RETROFIT LÖSUNGEN FÜR W&H DRUCKMASCHINEN

Hohe Effizienz, beste Qualität und maximale Flexibilität zu niedrigen Preisen - der Markt verlangt von Herstellern flexibler Verpackungen Höchstleistungen. Doch nicht immer ist die Investition in neue Maschinen die beste Lösung, um diese Anforderungen zu erfüllen. Mit unseren Retrofit-Lösungen können bestehende Druckmaschinen um neue Funktionen oder Module ergänzt werden. Auch die Entwicklung von kundenspezifischen Sonderlösungen gehört zu unseren Kernkompetenzen. So können Sie jederzeit auf neue Herausforderungen reagieren.
Unsere Retrofit-Lösungen gehen auf individuelle Bedürfnisse ein, wie zum Beispiel:

  • Qualitätsverbesserung & -überwachung
  • Industrie 4.0
  • Verfahrenstechnik
  • Energieeinsparung
  • Kostenreduzierung
  • Bedienerfreundlichkeit
  • Leistungssteigerung
  • Sicherheit am Arbeitsplatz

WÄHLEN SIE AUS VERSCHIEDENEN RETROFIT-LÖSUNGEN FÜR IHRE DRUCKMASCHINE

Energie-Monitoring

Druckmaschinen verbrauchen große Mengen an Energie in Form von Strom, Wärme (Gas, Thermoöl usw.), Druckluft und Kühlwasser.
Der jährliche Energieverbrauch kann leicht verfolgt werden, aber es ist schwierig, den tatsächlichen Verbrauch pro Druckauftrag zu ermitteln.

VORTEILE

  • Unser Energie-Monitoring kann helfen, den Energieverbrauch zu überwachen, zu kontrollieren und deutlich zu senken

UMFANG DER NACHRÜSTUNG

  • Summenstromwandler in der elektrischen Zuleitung zur Messung der elektrischen Leistung
  • Turbinenrad-Durchflussmesser in der Gaszuleitung zur Messung der Heizleistung
  • Ultraschall-Durchflussmesser und Thermostat in der Kühlwasser-Vor-/Rücklaufleitung zur Bestimmung der Kühlleistung
  • Ein Volumendurchflussmesser in der Luftzuleitung zur Messung der Druckluft
  • Auftragsspezifische Speicherung aller Eingangsparameter in PROCONTROL

INSTALLATION

Ca. 2-3 Tage

TROCKNUNGSBERATUNG

Aufgrund der zunehmenden Relevanz von Energieeffizienz und der rasanten technologischen Entwicklung gibt es viele Möglichkeiten, die Energieeffizienz und Leistung Ihrer W&H Druckmaschine zu verbessern. Um Ihnen zu helfen, die individuellen Potenziale zu identifizieren, bietet W&H maßgeschneiderte Beratungen durch unsere Trocknungsexperten an. Diese können auf die individuellen Kundenbedürfnisse abgestimmt werden, wie z.B. die Reduzierung von CO2-Emissionen, Kosteneinsparungen (z.B. durch energieeffiziente Modifikationen) oder die Erhöhung der autothermen Betriebsstunden des Regenerativen Thermischen Oxidators (RTO).

VORTEILE

  • Schnelle und einfache Erstberatung per Videoanruf
  • Identifikation von versteckten Potenzialen in Ihrer Druckmaschine und Trocknungsanlage
  • Maßgeschneiderte Beratung durch unsere W&H Trocknungsexperten
  • Individuelle, auf Ihre Anforderungen zugeschnittene Lösungen
  • Steigerung der Trocknungsleistung
  • Einsparung von Energie und Kosten

UMFANG DER NACHRÜSTUNG

  • Individuelle Beratung
    Gemeinsam ermitteln wir Ihre individuellen Bedürfnisse und besprechen mögliche Verbesserungen per Videokonferenz.
  • Eingehende Analyse
    Unsere Experten analysieren Ihre individuelle Maschine in Verbindung mit Ihren spezifischen Bedürfnissen.
  • Beratung zur Optimierung
    Basierend auf Ihren individuellen Anforderungen erhalten Sie von unseren Experten Empfehlungen zur Optimierung.

INSTALLATION

Abhängig vom Aufwand

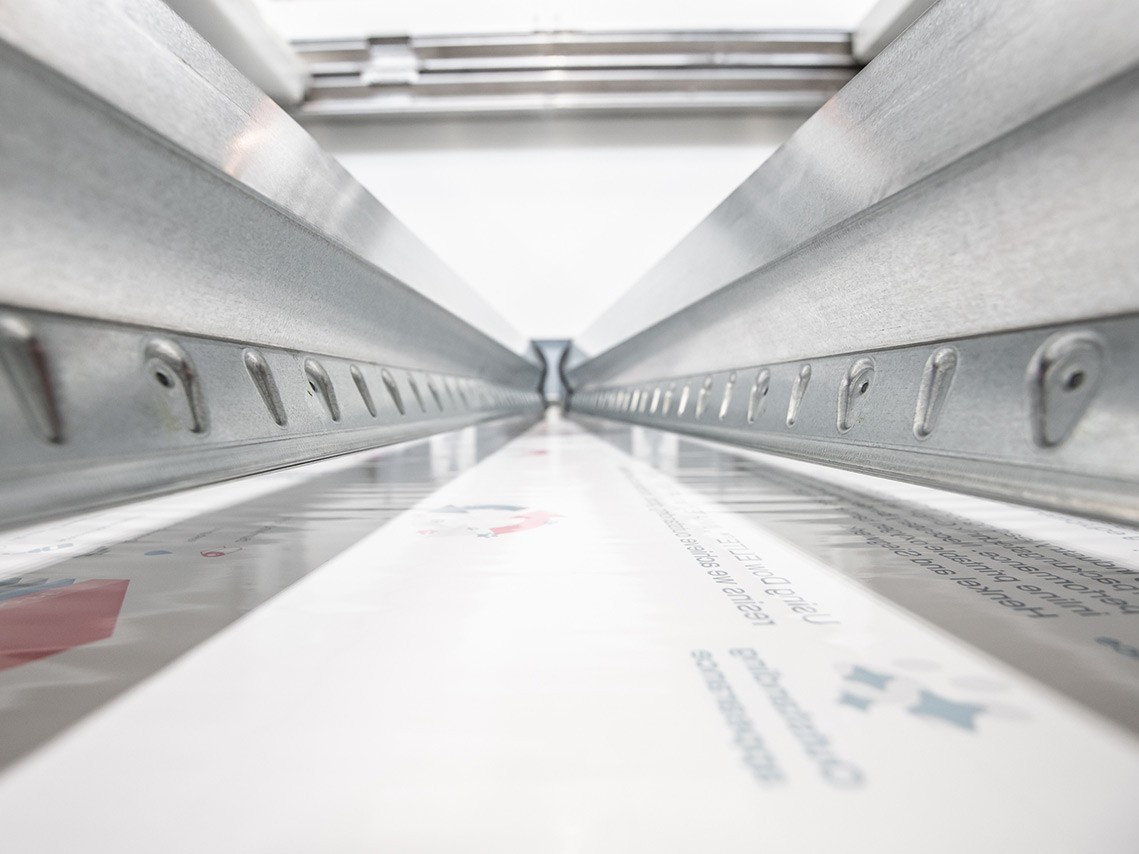

Advanced Drying

Die altbekannte Herausforderung: Ihre CI-Flexodruckmaschine könnte deutlich schneller laufen, wenn dieTrocknung nicht der limitierende Faktor wäre. Das liegt zum einen an den strengen Anforderungen an den maximal zulässigen Restlösemittelgehalt im Druckerzeugnis und zum anderen an den Trocknungstemperaturen, die oft durch die verwendeten Bedruckstoffe begrenzt sind.

Unsere Nachrüstlösung „Advanced Drying“ wurde speziell entwickelt, um diesen limitierenden Faktor zu eliminieren. Durch die Verlängerung des Bahnlaufs imTrocknungstunnel wird die Trocknungsleistung verbessert, der Restlösemittelgehalt reduziert und Ihre Druckmaschinen können mit höheren Geschwindigkeiten laufen. Durch die Absenkung der Trocknungstemperatur ohne Leistungseinbußen, kann diese Nachrüstung auch den Energieverbrauch senken.

Schnelle und einfache Nachrüstung Ihrer bestehenden W&H Druckmaschine. Diese Nachrüstlösung ist für die CI-Flexodruckmaschinen MIRAFLEX´´ und NOVOFLEX´´mit Trocknungstunnel in den Längen 4000 mm und 5300 mm erhältlich.

Vorteile

  • Verbesserte Trocknungsleistung
  • Reduzierung des Restlösemittelgehalts um bis zu 60%
  • Signifikante Erhöhung der Produktionsgeschwindigkeitbei trocknungslimitierten Aufträgen
  • Positive Auswirkungen auf die Ökobilanz:Temperaturabsenkung bei gleicher Trocknungsleistung
  • Energieeinsparungen
  • Verbesserte Leistung bei temperaturempfindlichen Bedruckstoffen

UMFANG DER NACHRÜSTUNG

  • Verlängerung des Bahnlaufs im Trocknungstunnel
  • 2 Trockenkammern sorgen für zusätzliche Trocknungskapazität an der neu geschaffenen Bahnstrecke
  • Das Hauptgebläse kann unverändert bleiben. Der Luftstrom im Trocknungstunnell wird zwischen bestehenden und neuen Trocknungsdüsen umverteilt

Installation

Ca. 5 Tage

Farbkühlsystem

Hohe Farbtemperaturen wirken sich negativ auf den Einfärbeprozess aus und können "Ghosting" verursachen. Außerdem erhöhen hohe Farbtemperaturen auch die Lösemittelverdunstung (insbesondere im Tiefdruck).

VORTEILE

  • 50% weniger Verdunstung bei 30°C
  • Signifikante Anti-Ghosting-Wirkung
  • Integriert in das PROCONTROL (kein zusätzliches Rezept, keine Doppeleingaben)

UMFANG DER NACHRÜSTUNG

  • Kompakter, aber leistungsstarker Tintenkühler/Wärmetauscher an jeder Turboclean-Einheit
    (1,7 kW Kühlleistung basierend auf Delta T=7°K)
  • Integriert in den Farbkreislauf
  • Automatisches Waschen bei jedem Reinigungszyklus
  • Vorkonditionierung der Tinte möglich (Temperaturanpassung der Tinte vor Beginn des Druckauftrags)
  • Die Rückkühlung wird auf der Druckseite der Rückförderpumpe installiert
  • Bestmögliche Reinigungsergebnisse
  • Keine Auswirkung auf die Lebensdauer der Membranen
  • Die Farbkühlung wird in das PROCONTROL Bedien- und Rezeptursystem integriert

INSTALLATION

Ca. 5 Tage

Unabhängig angetriebene Farbwalzen

Angetriebene Farbwalzen ermöglichen eine optimale Einfärbung der Walzen. Unterschiedliche Farben erfordern jedoch unterschiedliche Farbwalzengeschwindigkeiten für ein perfektes Druckergebnis.

VORTEILE

  • Individuelle Optimierung der Farbwalzengeschwindigkeit für Sonderfarben wie Weiß oder Kaltsiegelkleber
  • Höhere Produktionsgeschwindigkeit, wenn Weiß oder Kaltsiegelkleber der limitierende Faktor war

UMFANG DER NACHRÜSTUNG

  • Individuelle Frequenzumrichter für die Farbwalze jedes Druckwerks
    (entweder an allen Druckwerken oder nur an bestimmten)
  • Farbwalzengeschwindigkeiten können am PROCONTROL-Bildschirm separat eingestellt werden

INSTALLATION

Ca. 1,5 Druckwerke pro Tag + 1 Tag für die Integration in PROCONTROL

Drucklängen-Monitoring und -Controlling

Die Drucklängenüberwachung ermöglicht die kontinuierliche Messung der tatsächlichen Drucklänge während der Produktion und zeigt Veränderungen der Drucklänge im Zeitverlauf an (Trending). Der Rapport kann auch während der Produktion ohne Passerfehler manuell korrigiert werden.
Optional ermöglicht unsere Drucklängenüberwachung die kontinuierliche Kontrolle der Drucklänge und eine automatische Korrektur bei Abweichung.

VORTEILE

  • Drucklängen-Korrektur während der Produktion, auch bei voller Geschwindigkeit
  • Konstante Drucklänge auch bei Änderungen der Substratqualität (z.B. bei atmungsaktiven Folien)
  • Kontinuierlich hohe Produktqualität

UMFANG DER NACHRÜSTUNG

  • Drucklängen-Abweichungen werden durch Geschwindigkeitsänderungen von Formatzylindern und Ziehwerken gemessen
  • Drucklänge kann durch sequentiell eingestellte Relativgeschwindigkeiten zwischen Formatzylinder und CI korrigiert werden
  • Drucklängen-Korrektur ohne Passerfehler
  • Alle Antriebskorrekturen werden mit den Druckdeckpositionen um das CI synchronisiert
  • Volle Passerqualität auch bei maximaler Geschwindigkeit!

INSTALLATION

Ca. 1 Tag (Ferninstallation auf Anfrage)

Insetter Regler

Der Windmöller & Hölscher Insetter Regeler dient zum registerhaltigen Bedrucken einer vorbedruckten Bahn in einem zweiten Bahnlauf. Das Verfahren wird vorwiegend zum Bedrucken von flexiblen Materialien eingesetzt.

VORTEILE

  • Registertreuer Druck auf beiden Seiten des Bedruckstoffs mit der vollen Bandbreite an Druckfarben auf jeder Seite
  • Die Möglichkeit, Rollen bei voller Geschwindigkeit zu wechseln und dabei den Druck in perfektem Register zu halten

UMFANG DER NACHRÜSTUNG

  • Einbau eines hochauflösenden, motorisch verstellbaren Sensors (3-Farben-LED-Technik)
  • Anpassung der Software

INSTALLATION

Ca. 4 Tage (inklusive Training)

Fernkalibrierung der UEG-Sensoren

Die Nachrüstung von UEG-Sensoren für die Fernwartung ist wesentlich komfortabler, spart Zeit und führt zu deutlich geringeren Ausfallzeiten. Unsere W&H IDZ-Experten können aus der Ferne Fehler- und Warnmeldungen auslesen, einen Soft-Reset durchführen oder den Null- und Kalibrierpunkt kalibrieren.

VORTEILE

  • Reduktion von Störungen und ungeplanten Maschinenstillständen
  • Erhöhte Verfügbarkeit der Druckmaschine

UMFANG DER NACHRÜSTUNG

  • Austausch des UEG-Sensors mit neuer Hardware
  • PROCONTROL-Update zur Anzeige einer Übersicht über aktuelle Werte, Störungen und Warnungen

INSTALLATION

Ca. 1-2 Tage

RGB-LAB-CHECK

System zur relativen Farbmessung und Erkennung von Abweichungen in ΔE, basierend auf RGB-Sensordaten.
Bestehend aus:

  • Trendanzeige ΔE und ΔD
  • Visualisierung im LAB-Farbraum
  • Grenzwertüberwachung mit Alarm- und Warnfunktion
Messpunkte frei wählbar (Druckbild oder Kontrollstreifen).

VORTEILE

  • Inline-Überwachung und Erkennung von Farbabweichungen zur Gewährleistung einer gleichbleibenden Qualität für Ihre Kunden

ANFORDERUNGEN

VISION FULL und VISION CHECK

INSTALLATION

Ca. 1 Tag (Ferninstallation auf Anfrage)

BARCODE CHECK

  • Statistische 1D-Barcode- und 2D/QR-Codeprüfung mit der VISION ZOOM Matrixkamera
  • Auswertung der Codequalität in Echtzeit gemäß ISO/IEC 15415 (2D-Codes) und 15416 (1D-Barcodes)
  • Rollen- und Auftragsprotokoll mit Barcode-Statistik

VORTEILE

  • Inline-Überwachung und -Reporting von Barcodes zur Gewährleistung einer gleichbleibenden Qualität für Ihre Kunden

ANFORDERUNG

  • VISION ZOOM und VISION CHECK

INSTALLATION

Ca. 1 Tag (Ferninstallation auf Anfrage)

PRÄVENTIVE INSTANDHALTUNG

Hinweise auf anstehende Wartungsarbeiten, integriert in PROCONTROL.

Detaillierte Beschreibungen und Ratschläge für Instandhaltungsmaßnahmen, bestehend aus:

  • Sicherheitsrelevante Schmierung
  • Standard-Schmierung
  • Inspektion von Maschinenkomponenten
  • Reinigung von Teilen

VORTEILE

  • Weniger ungeplante Ausfallzeiten
  • Erhöhte Maschinenverfügbarkeit
  • Längere Lebensdauer der Maschine

INSTALLATION

Ca. 1 Tag (Ferninstallation auf Anfrage)

Software Module

Steigern Sie Ihre Maschinenleistung mit optionalen Software Modulen von W&H

Profitieren Sie von der Möglichkeit, Produktionsqualität, Maschinenverfügbarkeit oder Effizienz Ihrer Extrusionsanlage oder Druckmaschine noch einfacher zu steigern. Der direkte Online-Zugriff auf Ihre Maschine ermöglicht es Ihnen, neue Funktionen hinzuzufügen oder sich mit RUBY, dem W&H IoT-System, zu verbinden, ohne dass Hardware oder ein Besuch vor Ort erforderlich ist.

Über eine sichere Internetverbindung können sich die W&H Spezialisten direkt mit Ihrer Maschine verbinden und die Softwarekonfiguration ändern. Dies ermöglicht die Installation und Inbetriebnahme neuer Funktionen, wie z.B. RUBY, BARCODE CHECK, RGB-LAB CHECK und viele mehr. Nach erfolgreicher Inbetriebnahme stellt W&H Ihren Maschinenbedienern hilfreiche Informationen zur Verfügung, um die neu installierten Funktionen effizient zu nutzen.

VORTEILE

  • Neueste Softwaremodule für Ihre Maschine - keine zusätzliche Hardware erforderlich
  • Einfache Installation über Fernzugriff auf die Maschine
  • Kein Einsatz eines Technikers vor Ort erforderlich - keine zusätzlichen Kosten
  • Wählen Sie aus verschiedenen Modulen, um Ihre Produktionsqualität, Maschinenverfügbarkeit und Effizienz zu steigern
